A kondenzátor je tepelný výměník, který odebírá teplo chladivu a převádí ho zpět do kapalného stavu takže chladicí cyklus může pokračovat. Stručně řečeno: uvolňuje teplo absorbované uvnitř chladného prostoru do vnějšího prostředí. Bez správně fungujícího kondenzátoru nemůže žádný chladicí nebo klimatizační systém fungovat efektivně – nebo vůbec.
Ať už řídíte chladírenské zařízení, provozujete průmyslový chladič nebo specifikujete zařízení pro dílnu s konstantní teplotou, pochopení funkce kondenzátoru, typů a metrik výkonu vám pomůže činit chytřejší a nákladově efektivní rozhodnutí.
Definice kondenzátoru: Co přesně je kondenzátor?
Kondenzátor je zařízení, které ochlazuje horkou páru chladiva pod vysokým tlakem, dokud nezkondenzuje na kapalinu. Sedí na "vysoká strana" chladicího nebo klimatizačního okruhu – za kompresorem a před expanzní ventil. Fázová změna z plynu na kapalinu uvolňuje latentní teplo, které kondenzátor předává chladicímu médiu (vzduchu nebo vodě).
V běžném jazyce si lidé někdy pletou „kondenzátor“ s „kompresorem“. Rozdíl je jednoduchý:
- Kompresor – zvyšuje tlak a teplotu chladicího plynu.
- Kondenzátor – odvádí teplo a přeměňuje tento horký plyn zpět na kapalinu.
Slovo "kondenzace" popisuje tento proces změny fáze. Také to uvidíte napsané jako kondenzační jednotka když je kondenzátor spárován s kompresorem v jediné zabalené sestavě.
Jak funguje kondenzátor? Krok za krokem
Provoz kondenzátoru probíhá ve čtyřech jasných fázích v rámci širšího chladicího cyklu:
- Vniká horký plyn. Přehřátá pára chladiva z kompresoru (typicky 60–90 °C) proudí do vstupu kondenzátoru.
- Přehřátí. Pára se nejprve ochladí na svou saturační (kondenzační) teplotu, když prochází cívkou nebo trubicemi.
- Kondenzace. Při saturační teplotě uvolňuje chladivo své latentní teplo a mění fázi z plynu na kapalinu. Zde dochází k ~70–80 % celkového odvodu tepla.
- Podchlazení. Nyní kapalné chladivo se před odchodem z kondenzátoru ochladí o několik stupňů pod úroveň nasycení, čímž se zlepší účinnost systému a zabrání se vzplanutí plynu v potrubí kapaliny.
Chladicí médium – vzduch vháněný ventilátory nebo voda cirkulující věží – toto teplo absorbuje a odvádí pryč ze systému. Rozdíl teplot mezi chladivem a chladicím médiem (tzv přibližovací teplota ) přímo určuje, jak efektivně pracuje kondenzátor; menší přístup znamená vyšší účinnost.
Klíčové funkce kondenzátoru v chladicím systému
Kondenzátor plní několik překrývajících se funkcí, které jsou všechny nezbytné pro spolehlivost systému a energetickou účinnost:
Odmítnutí tepla
Primární účel. Kondenzátor odvádí teplo shromážděné z chlazeného prostoru plus teplo přidané kompresorem. U chladicího systému o výkonu 10 kW kondenzátor obvykle odmítá 12–14 kW tepla (2–4 kW navíc pochází z práce kompresoru).
Přeměna fáze chladiva
Přeměnou par chladiva na kapalinu umožňuje kondenzátor funkci expanzního ventilu a výparníku. Žádná kondenzace = žádné kapalné chladivo = žádný chladicí efekt ve směru proudění.
Regulace tlaku na vyšší straně
Schopnost kondenzátoru odvádět teplo určuje kondenzační tlak. Poddimenzovaný nebo špinavý kondenzátor zvyšuje tlak v hlavě, což nutí kompresor pracovat intenzivněji, což zvyšuje spotřebu energie až o 3–5 % na 1 °C nárůst kondenzační teploty .
Podchlazení kapalného chladiva
Dobře navržený kondenzátor poskytuje podchlazení o 3–8 °C, což zabraňuje bublinkám páry v potrubí kapaliny, zvyšuje chladicí účinek a zlepšuje COP (Coefficient of Performance).
Ochrana životnosti kompresoru
Tím, že kondenzátor udržuje výstupní tlaky v rámci konstrukčních limitů, zabraňuje přehřátí kompresoru a mechanickému namáhání – jedné z hlavních příčin předčasného selhání kompresoru.
Typy kondenzátorů: vzduchem chlazené vs. vodou chlazené vs. odpařovací
Každý ze tří hlavních typů kondenzátorů vyhovuje různým aplikacím, klimatickým podmínkám a rozpočtům:
| Typ | Chladící médium | Typický přístup Temp. | Použití vody | Nejlepší pro |
|---|---|---|---|---|
| Vzduchem chlazené | Okolní vzduch | 8–15 °C | žádný | Chladírenské sklady, střešní jednotky, malé chladiče |
| Vodou chlazené | Chlazená/věžová voda | 3–6 °C | Vysoká | Velké průmyslové chladiče, procesní chlazení |
| Odpařovací | Vzduch ve spreji | 4–8 °C | Mírný | Horké suché klima, střední průmyslové zatížení |
Vzduchem chlazené kondenzátory
Celosvětově nejrozšířenější typ. Okolní vzduch je vytlačován přes žebrované spirály jedním nebo více ventilátory. Není potřeba žádná vodní infrastruktura , což usnadňuje instalaci a nízké náklady na údržbu. Řada vzduchem chlazených kondenzátorů Brozercool používá vysoce účinné výměníky s hliníkovými žebry z měděných trubek s EC motory ventilátorů, které dosahují specifické míry odvodu tepla nad 1,8 kW/m².
Vodou chlazené kondenzátory
Trubkové nebo deskové výměníky tepla, které využívají jako chladicí médium vodu. Dosahují nižších kondenzačních teplot, čímž zlepšují COP systému 10–20 % ve srovnání se vzduchem chlazeným ve stejném prostředí – ale vyžadují chladicí věže, úpravu vody a složitější údržbu.
Odpařovací kondenzátory
Voda je stříkána přes cívku, zatímco vzduch je profukován skrz; odpařování ochlazuje spirálu pod okolní teplotu suchého teploměru. Ideální tam, kde je voda k dispozici, ale není jí dostatek, a kde jsou vysoké okolní teploty.
Jaké je použití kondenzátoru v různých průmyslových odvětvích?
Kondenzátory se objevují všude tam, kde je třeba přenášet teplo z jednoho místa na druhé. Zde jsou nejběžnější aplikace v reálném světě:
- Chladírny a skladovací místnosti – Vzduchem chlazené kondenzační jednotky udržují teploty od 10 °C do −30 °C a konzervují maso, produkty, mléčné výrobky a léčiva.
- Workshopy s konstantní teplotou – Přesné řízení kondenzace udržuje procesní teploty v rozmezí ±0,5 °C pro výrobu elektroniky a přesné obrábění.
- Průmyslové chladiče – Vodou chlazené kondenzátory ve šroubových nebo odstředivých chladičích obsluhují velké zatížení HVAC v rozsahu od 100 kW do několika MW.
- Paralelní chladicí regály – Supermarkety a distribuční centra potravin používají paralelní systémy s více kompresory, které sdílejí jeden velký kondenzátor, aby se snížil špičkový výstupní tlak.
- Nestandardní procesní chlazení – Chemické závody, pivovary a datová centra používají kondenzátory integrované do vlastních chladicích skluzů.
- Nízkoteplotní šroubové jednotky – Vysokotlaké zmrazovací tunely a zařízení na lyofilizaci využívají vysokotlaké kondenzátory pro provoz při teplotách -40 °C až -60 °C.
Faktory, které ovlivňují výkon kondenzátoru
Pochopení toho, co snižuje nebo zlepšuje výkon kondenzátoru, pomáhá operátorům snížit účty za energii a prodloužit životnost zařízení:
Okolní teplota
Každé zvýšení teploty okolního vzduchu o 1 °C zvýší kondenzační teplotu přibližně o 1,2–1,5 °C a zvýší výkon kompresoru o 2–3 % . Umístění kondenzátorů na dobře větraných a zastíněných místech je v horkém klimatu zásadní.
Znečištění a hromadění nečistot
Prach, mastnota nebo vodní kámen na žebrech nebo trubkách kondenzátoru zvyšují tepelnou odolnost. Studie ukazují a 10–20% snížení přenosu tepla ze středně znečištěného kondenzátoru – což se přímo promítá do vyšších nákladů na energii.
Omezení proudění vzduchu
Horký výstupní vzduch, který recirkuluje zpět přes kondenzátor (krátkodobý cyklus), zvyšuje efektivní okolní teplotu o 5–15 °C. Správná vzdálenost od stěn a jiných jednotek je nezbytná.
Náplň chladiva
Kondenzaci ovlivňuje přebití i podbití. Přeplňování zaplavuje kondenzátor kapalinou, čímž se snižuje aktivní kondenzační plocha. Nedostatečné nabití nadměrně zvyšuje přehřátí a vybíjecí teplotu.
Nekondenzovatelné plyny
Vzduch nebo dusík v chladicím okruhu se shromažďují v kondenzátoru, čímž se zvyšuje tlak v hlavě a snižuje se plocha pro přenos tepla. U velkých systémů se doporučuje pravidelné proplachování nebo používání automatických proplachovačů.
Brozercool Condenser Products: Engineering for Real-World Demands
Jako profesionální výrobce chladicích kondenzátorů Brozercool navrhuje a vyrábí celou řadu kondenzačních řešení pro chladírenské skladování, průmyslové procesy a aplikace HVAC – exportované do více než 80 zemích a regionech .

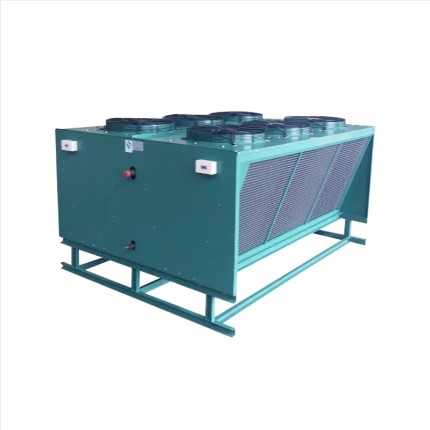

Řada vzduchem chlazených kondenzátorů
Navrženo pro venkovní instalaci s konstrukcí z měděných trubek/hliníkových lamel, nerezové skříně a možností EC ventilátoru s proměnnou rychlostí. K dispozici v horizontálních nebo vertikálních konfiguracích vypouštění, aby vyhovovaly různým uspořádáním místa.

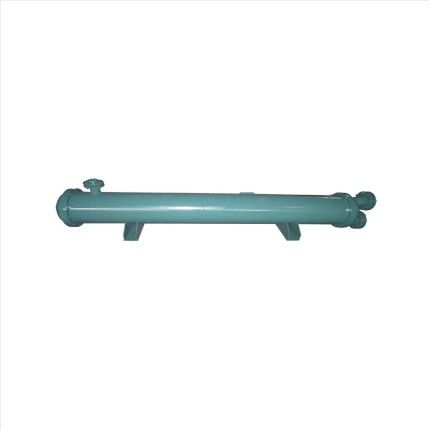

Vodou chlazené kompresní kondenzační jednotky
Kompaktní jednotky namontované na skluzu integrující kompresor, trubkový kondenzátor a ovládací prvky. Vhodné pro chladírny, procesní chlazení a průmyslové chladiče, kde je k dispozici voda. Hodnoty COP dosahují 3,8–4,5 za příznivé teploty vody.

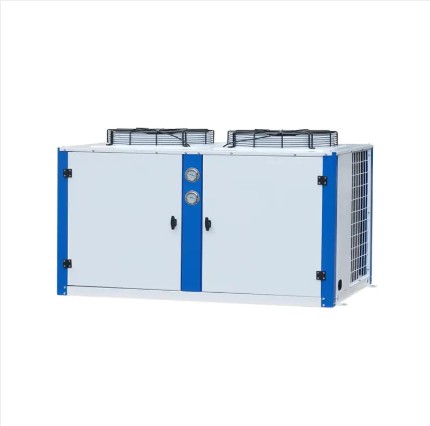

Vzduchem chlazené kondenzační jednotky (skříňový a otevřený typ)
Boxové kondenzační jednotky nabízejí kryty odolné proti povětrnostním vlivům pro střešní nebo venkovní umístění; jednotky otevřeného typu poskytují nižší náklady a snadnější údržbu v terénu pro instalace ve strojovnách.
Nízkoteplotní šroubové a paralelní jednotky
Určeno pro vysokoteplotní mrazicí a mrazicí zařízení. Obvody kondenzátoru jsou dimenzovány pro vysoké výstupní tlaky a podporují chladiva včetně R404A, R449A, R744 (CO₂) a R290 (propan).
Dimenzování kondenzátoru: Co potřebujete vědět před specifikací
Správné dimenzování kondenzátoru zabraňuje jak poddimenzovaným jednotkám (vysoký tlak v hlavě, výpadky), tak naddimenzovaným jednotkám (zbytečné investiční náklady). Klíčové parametry pro potvrzení před výběrem kondenzátoru:
- Celkové teplo odmítnutí (THR) = chladicí výkon příkon na hřídel kompresoru. Velikost vždy odpovídá THR, nejen chladicí kapacitě.
- Návrhová teplota okolí – použijte 1% návrhovou teplotu suchého teploměru pro vaši lokalitu (např. 38 °C pro Střední východ, 35 °C pro jižní Evropu).
- Cílová kondenzační teplota – typicky okolní 10–15 °C pro vzduchem chlazené; okolní voda 5–8 °C pro vodou chlazené.
- Typ chladiva – Velikost cívky kondenzátoru a ventilu se výrazně liší mezi R134a, R410A, R404A a CO₂.
- Dostupná stopa a průchodnost vzduchu – minimálně 1,5–2 m na všech stranách sání vzduchu u vzduchem chlazených kondenzátorů.
Údržba kondenzátoru: Nejlepší postupy pro maximalizaci životnosti
Správná údržba udržuje kondenzátory v chodu na jmenovitém výkonu a může snížit roční náklady na energii 5–15 % . Postupujte podle tohoto plánu:
- Měsíčně: Zkontrolujte a vyčistěte žebra spirály kondenzátoru nízkotlakým vzduchem nebo čističem spirály; zkontrolujte stav lopatek ventilátoru a napnutí řemene.
- Čtvrtletně: Změřte a zaznamenejte podchlazení a přehřátí; ověřte tlak hlavy proti návrhovým křivkám; zkontrolujte, zda nedochází k úniku chladiva.
- Ročně: Hluboké čištění cívek; v případě potřeby vyměňte ložiska motoru ventilátoru; zkontrolovat plechy trubek a žebra na korozi; ověřit obsah nekondenzovatelných plynů ve vodou chlazených systémech.
- Pouze vodou chlazené: Upravte chladicí vodu tak, abyste udrželi pH 7–8,5 a omezili minerály tvořící vodní kámen; každé 2 roky kontrolujte vnitřní části trubice, zda neobsahují vodní kámen nebo biofilm.
Často kladené otázky o kondenzátorech
Jaký je hlavní účel kondenzátoru?
Hlavním účelem je odvádět teplo z chladicího systému do okolí a současně přeměňovat páry vysokotlakého chladiva zpět na kapalinu, aby se cyklus mohl opakovat.
Co se stane, když je kondenzátor příliš malý?
Poddimenzovaný kondenzátor nemůže dostatečně rychle odvádět teplo, což způsobuje nárůst kondenzačního tlaku a teploty. To zvyšuje spotřebu energie kompresoru, může spustit vysokotlaké bezpečnostní vypnutí a časem vede k selhání kompresoru.
Jak se liší kondenzátor od výparníku?
Výparník absorbuje teplo z ochlazovaného prostoru (chladivo se vypaří), zatímco kondenzátor toto teplo odvádí ven (chladivo kondenzuje). V chladicí smyčce plní opačné role výměny tepla.
Mohu použít jakékoli chladivo ve svém stávajícím kondenzátoru?
Ne. Kondenzátory jsou navrženy pro specifické tlakové rozsahy a vlastnosti chladiva. Před změnou chladiva vždy ověřte kompatibilitu s výrobcem – zejména při přechodu z HFC na alternativy s nižším GWP, jako jsou HFO nebo CO₂.
Je „kondenzace“ totéž jako „chlazení“?
Ne přesně. Kondenzace konkrétně označuje fázovou změnu z plynu na kapalinu při konstantním tlaku, která uvolňuje latentní teplo. Chlazení je širší pojem, který zahrnuje citelný odvod tepla (pokles teploty) bez změny fáze. V kondenzátoru dochází k přehřátí (chlazení) a kondenzaci postupně.
Jak poznám, že můj kondenzátor potřebuje vyčistit?
Porovnejte svou aktuální kondenzační teplotu s návrhovou hodnotou pro stejnou okolní teplotu. Pokud je skutečná kondenzační teplota 3 °C nebo více nad návrhovou křivkou Pravděpodobnou příčinou jsou znečištěné nebo zablokované cívky kondenzátoru. Vizuální kontrola povrchu cívky je nejjednodušším potvrzením.
Jaká chladiva podporují kondenzátory Brozercool?
Kondenzátory a kondenzační jednotky Brozercool jsou kompatibilní se širokou škálou chladiv včetně možností výměny R22, R404A, R407C, R410A, R449A, R134a, R290 (propan) a R744 (CO₂) v závislosti na produktové řadě. Podívejte se na produktový list nebo kontaktujte technický tým Brozercool, abyste potvrdili správnou shodu pro vaši aplikaci.
