Příslušenství chladicích zařízení nejsou sekundární komponenty – jsou do základní prvky, které určují celkový výkon systému. Použití nestandardního příslušenství může zvýšit spotřebu energie systému o 15 % až 30 %, zvýšit poruchovost 2 až 3krát a zkrátit životnost zařízení o více než 40 %. Investice dostvečné odborné pozornosti do výběru příslušenství, instalace a údržby je proto základní zárukou pro dosažení efektivního, stabilního a dlouhodobého provozu chladicích systémů.
Příslušenství ke kompresoru: Výkonné srdce chladicího systému
Spolehlivost příslušenství kompresoru jakožto zdroje energie chladicího okruhu přímo ovlivňuje účinnost chlazení a provozní bezpečnost.
Typy a funkce klíčového příslušenství
- Ohřívač klikové skříně: Zabraňuje migraci chladiva do kompresoru během vypínání a zabraňuje usazování kapaliny při spuštění
- Tlumiče hluku a tlumiče vibrací: Snižují provozní hluk a minimalizují poškození potrubí únavou způsobenou mechanickými vibracemi

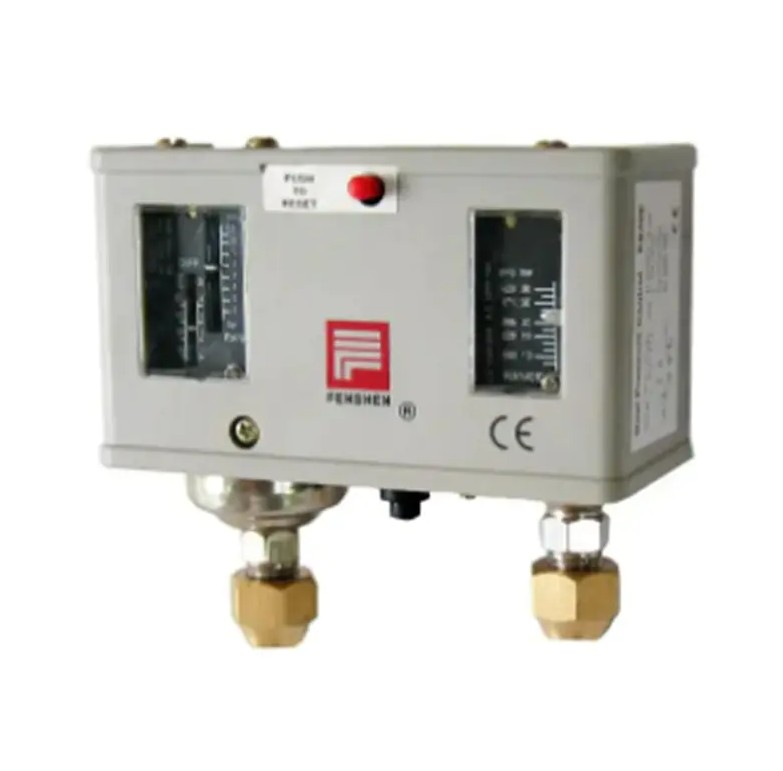

- Ochranné spínače vysokého/nízkého tlaku: Automaticky přeruší napájení, když je tlak abnormální, čímž se zabrání poškození kompresoru
- Průzor oleje a olejový filtr: Monitorujte stav maziva v reálném čase a zajistěte čistotu mazacího systému
Kritéria výběru a referenční údaje
Vezmeme-li jako příklad hermetické spirálové kompresory, tvrdost odpovídajících tlumičů vibrací by měla být řízena v rámci Shore A 50 až 70 stupňů , s níže nastavenou rychlostí komprese 15 % . Pokud tlumiče vibrací stárnou a selžou, amplituda vibrací kompresoru se může zvýšit 3 až 5krát , což výrazně zvyšuje pravděpodobnost prasknutí svaru potrubí.
Přesnost činnosti vysoko/nízkotlakých ochranných spínačů by měla dosáhnout ±0,02 MPa s dobou odezvy nepřesahující 0,5 sekundy . Nižší ochranné spínače mohou mít chyby ±0,1 MPa , nezasáhne okamžitě, když začnou tlakové anomálie, což snadno způsobí vyhoření kompresoru.
Příslušenství systému výměny tepla: Klíčová podpora pro účinnost a spolehlivost
Příslušenství pro kondenzátory a výparníky má rozhodující vliv na účinnost přenosu tepla, odolnost proti korozi a čistotu systému.
Příslušenství pro jádrový kondenzátor
Ventilátor kondenzátoru je základním příslušenstvím vzduchem chlazených kondenzátorů a jeho proudění vzduchu a statický tlak musí odpovídat konstrukci kondenzátoru. Pro běžné žebrové kondenzátory každý 1 kW odvádění tepla obvykle vyžaduje 180 až 250 m³/h proudění vzduchu. Pokud je proudění vzduchu ventilátorem nedostatečné 20 % , kondenzační teplota se zvýší o 5 až 8 ℃ a spotřeba systému se zvýší o 12 % až 18 % podle toho.
Ochranné povlaky na žebry (jako je hydrofilní hliníková fólie a antikorozní povlaky) mohou prodloužit životnost kondenzátoru 30 % až 50 % . V pobřežních prostředích s vysokým obsahem soli mohou nechráněná hliníková žebra způsobit vážnou korozi 2 až 3 roky , zatímco potažené ploutve vydrží 8 až 10 let .
Klíčové příslušenství výparníků
Výběr příslušenství pro odmrazování výparníku přímo ovlivňuje provozní účinnost nízkoteplotních zařízení. Elektrické odmrazování a odmrazování horkým plynem jsou dvě hlavní metody:
| Porovnávací položka | Elektrické odmrazování | Odmrazování horkým plynem |
|---|---|---|
| Doba rozmrazování | 15 až 25 minut | 8 až 15 minut |
| Zvýšení spotřeby energie | Vyšší (dodatečná elektřina) | Nižší (využívá teplo kompresoru) |
| Kolísání pokojové teploty | Větší (až 5 až 8 ℃) | Menší (obvykle 2 až 4 ℃) |
| Použitelné scénáře | Malé chladírny, vitríny | Střední až velké chladírny, průmyslové chlazení |
Škrcení a ovládací doplňky: Neopěvovaní hrdinové přesné regulace
Expanzní ventily, solenoidové ventily a různé ovladače jsou nervovým centrem, které umožňuje chladicím systémům dosáhnout přesné regulace a energeticky účinného provozu.
Výběr expanzního ventilu a regulace přehřátí
Výběr termostatického expanzního ventilu musí komplexně zohledňovat typ chladiva, rozsah vypařovacích teplot a chladicí kapacitu systému. Nastavení přehřátí je obvykle 3 až 6K (podmínky klimatizace) popř 5 až 8K (nízkoteplotní podmínky). Pro každého 1K zvýšení odchylky přehřátí, systémový koeficient výkonu (COP) se může snížit o 2 % až 4 % .
Elektronické expanzní ventily (EEV) ve srovnání s tradičními termostatickými expanzními ventily mohou zlepšit přesnost regulace přehřátí ±0,5K , dosažení 10 % až 20 % úspory energie v systémech s proměnnou frekvencí. Jejich odpovídající ovladače a senzory jsou však dražší, takže jsou vhodnější pro střední až velké komerční nebo průmyslové systémy.
Koordinovaná funkce solenoidových ventilů a filtrdehydrátorů
Poloha instalace a výběr elektromagnetických ventilů přímo ovlivňují bezpečnost systému:
- Elektromagnetický ventil vedení kapaliny: Během odstávky přeruší průtok kapalného chladiva do výparníku, čímž zabrání usazování kapaliny, s dobou odezvy kratší než 1 sekunda
- Obtokový solenoidový ventil: Používá se pro odmrazování horkým plynem nebo regulaci výkonu, vyžadující mechanickou životnost nad 1 milion cyklů
- Filtr sušička: Přesnost filtrace by měla dosáhnout 20 až 40 mikronů , typicky s kapacitou absorpce vody odpovídající systémovému nabití 3 až 5 g molekulového síta per 1 kg chladiva
Když pokles tlaku filtrdehydrátoru překročí 0,05 MPa , měl by být neprodleně vyměněn. V opačném případě to nejen zvyšuje spotřebu energie, ale může také způsobit zvýšený záblesk před škrcení, čímž se sníží chladicí kapacita 5 % až 10 % .
Příslušenství pro připojení potrubí a těsnění: Často přehlížené záchranné lano systému
Měděné trubky, armatury, ventily a těsnicí materiály jsou krevními cévami a spoji chladicího systému. Jejich kvalita a instalační zpracování přímo určují integritu a spolehlivost těsnění systému.
Výběr materiálu měděné trubky a tloušťky stěny
Chladicí systémy by měly používat bezešvé měděné trubky deoxidované fosforem (TP2 nebo C12200), s obsahem fosforu kontrolovaným při 0,015 % až 0,040 % , účinně bránící vodíkové křehkosti při vysokoteplotním svařování. Tloušťka stěny měděné trubky by měla být určena na základě pracovního tlaku a průměru trubky:
| Vnější průměr (mm) | Doporučená tloušťka stěny (mm) | Maximální pracovní tlak (MPa) | Typická aplikace |
|---|---|---|---|
| 6.35 | 0.8 | 4.2 | Rezidenční vedení AC kapaliny |
| 9.52 | 0.8 | 3.5 | Komerční AC sací vedení |
| 12.7 | 1.0 | 3.8 | Malé až středně chladné místnosti |
| 19.05 | 1.2 | 3.2 | Velké průmyslové systémy |
Svařovací proces a těsnící materiály
Svařování měděných trubek by mělo používat pájecí kov na bázi stříbra nebo fosforu a mědi, s hloubkou průvaru přesahující 80 % tloušťky stěny trubky. Po svařování je vyžadováno propláchnutí dusíkem a zkouška těsnosti tlaku. Zkušební tlak by měl být 1,15 až 1,25 krát návrhový pracovní tlak, s dobou výdrže ne menší než 24 hodin a tlaková ztráta nepřesahující 0,02 MPa .
Těsnící těsnění by měla používat speciální materiály odolné vůči chladivům a nízkým teplotám. Obyčejná pryžová těsnění v prostředí s nízkou teplotou tvrdnou a křehnou, což vede k netěsnostem. Speciální těsnění pro chlazení udržují dobrou elasticitu a těsnící výkon i při -40 ℃ .
Příslušenství pro elektrické ovládání a ochranu: Poslední obranná linie pro bezpečný provoz
Kvalita a racionalita konfigurace elektrického příslušenství jsou klíčem k prevenci poškození zařízení a zajištění bezpečnosti personálu.
Požadavky na regulátor teploty a přesnost snímače
Přesnost regulátoru teploty by měla dosáhnout ±0,5 ℃ (vyžadují přesné chladírny ±0,2℃ ). Teplotní snímače NTC mají obvykle hodnoty B 3435K až 3950K s odporem přibližně 10 kΩ at 25℃ . Instalace snímače by měla zabránit přímému vystavení proudům studeného nebo horkého vzduchu; jinak mohou dosáhnout chyby měření 3 až 5 ℃ , což způsobuje časté cyklování kompresoru, zvýšené opotřebení a vyšší spotřebu energie.
Konfigurace ochrany proti přetížení a úniku
Ochrana proti tepelnému přetížení kompresoru by měla být nastavena na 110 % až 125 % jmenovitého proudu. U třífázových kompresorů jsou také vyžadovány ochrany proti ztrátě fáze a sledu fází, aby se zabránilo vyhoření motoru v důsledku anomálií napájení. Proudová zařízení by měla mít jmenovitý vypínací proud nepřesahující 30 mA a doba vypnutí kratší než 0,1 sekundy —to je základní požadavek pro zajištění osobní bezpečnosti.
Kontakty stykače by měly mít jmenovitý proud s 20 % to 30% rezerva pro zvládnutí zapínacího proudu. Spodní kontakty stykače mohou spálit a svařit se uvnitř 1 až 2 roky za podmínek častého cyklování, což způsobuje vážné poruchy, kdy se kompresor nemůže zastavit nebo spustit.
Strategie údržby příslušenství: Prevence překonává opravy
Zavedení vědeckého systému údržby příslušenství může výrazně snížit neplánované prostoje 70 % a nižší náklady na údržbu 40 % až 60 % .
Kontrolní seznam a harmonogram pravidelných kontrol
- Měsíční kontrola: Provozní stav ventilátoru, pokles tlaku filtru, těsnost elektrického připojení
- Čtvrtletní kontrola: přehřátí expanzního ventilu, citlivost činnosti elektromagnetického ventilu, stárnutí tlumiče vibrací
- Pololetní kontrola: Vlhkost sušičky filtru, kalibrace tlakového spínače, porovnání přesnosti senzoru
- Roční kontrola: Koroze svaru potrubí, zkouška izolačního odporu, ověření funkce ochranného zařízení
Kritéria rozhodování o výměně příslušenství
Výměna příslušenství by neměla čekat až do úplného selhání, ale měla by být proaktivně řešena na základě trendů snižování výkonu. Níže jsou doporučené prahové hodnoty pro výměnu klíčového příslušenství:
| Název příslušenství | Stav spouštěče výměny | Doporučená maximální životnost |
|---|---|---|
| Sušička filtru | Pokles tlaku přesahuje 0,05 MPa nebo obsah vlhkosti přesahuje normu | 2 až 3 roky |
| Tlumiče vibrací | Deformace v tlaku přesahuje 30 % původní tloušťky | 3 až 5 let |
| Stykače | Kontaktní erozní plocha přesahuje 20 % | 5 až 8 let |
| Ložiska motoru ventilátoru | Abnormální provozní hluk nebo nadměrné vibrace | 5 až 7 let |
| Těsnící těsnění | Objevují se známky tvrdnutí, praskání nebo úniku | Vyměňte při každé kontrole při demontáži |
Řízení zásob a reakce na mimořádné události
Pro kritická zařízení se doporučuje skladovat příslušenství náchylné k opotřebení jádra, včetně: ochranných spínačů kompresoru, sušičů filtrů, cívek elektromagnetických ventilů, kondenzátorů ventilátorů a běžně používaných těsnicích materiálů. Přiměřená bezpečnostní zásoba může zkrátit dobu opravy 3 až 7 dní to pár hodin . To je důležité zejména pro potravinářské chladírny a farmaceutické chladírny, kde ztráty z prostojů výrazně převyšují hodnotu samotného příslušenství.
Závěr: Zobrazení hodnoty příslušenství prostřednictvím systémového myšlení
Výběr a údržba příslušenství chladicích zařízení je v podstatě optimalizací celkových nákladů životního cyklu systému. Počáteční investice do kvalitního příslušenství může přinést návratnost 3 až 5krát díky snížené spotřebě energie, menšímu počtu poruch a prodloužené životnosti. Zdá se, že zanedbání kvality příslušenství a údržby šetří krátkodobé náklady, ale ve skutečnosti vytváří dlouhodobá skrytá rizika vysoké spotřeby energie, častých poruch a zkrácení životnosti zařízení. Pouze integrací příslušenství do celkového plánování systému a vytvořením kompletního systému řízení od výběru a instalace až po údržbu může chladicí zařízení skutečně dosáhnout efektivního, spolehlivého a ekonomického provozu.
