V průmyslových chladicích systémech, výparník (vzduchový chladič) výběr přímo určuje úroveň spotřeby energie chladírenského skladu a stabilitu kvality skladovaného zboží. Typ DL je vhodný pro skladování v čerstvém stavu při teplotě nad 0 °C, typ DD pro skladování v chladu při teplotě -18 °C a typ DJ pro skladování v rychlém mrazu pod -25 °C. . Hlavní rozdíly mezi těmito třemi modely spočívají ve vzdálenosti žeber, chladicí kapacitě a metodách odmrazování. Nesprávný výběr povede k zablokování mrazem, prudké spotřebě energie nebo znehodnocení produktu. Výběr musí komplexně zohledňovat skladovací teplotu, vlastnosti produktu a tepelné zatížení, spíše než spoléhat pouze na zkušenosti.
Klasifikace a použitelné teplotní rozsahy vzduchových chladičů řady D
Vzduchové chladiče řady D běžně používané v průmyslových chladírenských skladech jsou rozděleny do tří modelů na základě použitelné teploty, z nichž každý odpovídá různým požadavkům na chlazení a prostředí s teplotou skladování:
- Vysokoteplotní výparník typu DL : Použitelné pro skladovací teploty nad 0 °C, používá se hlavně pro čerstvé skladování ovoce, zeleniny, čerstvých vajec, čaje a velkých dílenských klimatizačních systémů.
- Středoteplotní výparník typu DD : Použitelné pro skladovací teploty od -1°C do -18°C, vhodné pro chladné skladování masa, ryb, zmrzliny a dalších mražených potravin.
- Nízkoteplotní výparník typu DJ : Použitelné pro skladovací teploty pod -18°C, používá se hlavně pro rychlé zmrazování čerstvého masa, ryb, knedlíků a dalších potravin, se skladovacími teplotami typicky pod -25°C.
Hlavní strukturální rozdíly mezi těmito třemi modely se odrážejí v rozteč ploutví a design proudění vzduchu . Při nízkých teplotách vlhkost ve vzduchu kondenzuje a namrzá na povrchu výparníku rychleji, takže typ DJ používá větší rozteč lamel (typicky 6 mm až 9 mm), zatímco typ DL má menší rozteč lamel (přibližně 4 mm až 5 mm), aby se maximalizovala plocha výměny tepla v prostředí s relativně vysokou teplotou.
Porovnání klíčových technických parametrů
| Parametr | Typ DL (vysokoteplotní) | Typ DD (střední teplota) | Typ DJ (nízká teplota) |
|---|---|---|---|
| Použitelná skladovací teplota | 0 °C ~ 10 °C | -1 °C ~ -18 °C | -18 °C ~ -35 °C |
| Rozteč Fin | 4,0 ~ 4,5 mm | 4,5 ~ 6,0 mm | 6,0 ~ 9,0 mm |
| Návrhový teplotní rozdíl (DTD) | 8 °C ~ 10 °C | 7 °C ~ 9 °C | 5 °C ~ 7 °C |
| Metoda rozmrazování | Přirozené odmrazování nebo elektrické vytápění | Elektrické rozmrazování / vodní sprej | Elektrické odmrazování / odmrazování horkým plynem |
| Použitelná chladiva | R22 / R404A / R507 | R22 / R404A / R507 | R22/R404A/R507/NH3 |
| Typické aplikace | Čerstvé skladování, Dílna AC | Cold Storage, Cold Chain Logistics | Úložiště pro rychlé zmrazování, vysokozdvižné mrazničky |
Jak je uvedeno v tabulce výše, s klesající skladovací teplotou se musí odpovídajícím způsobem zvětšit vzdálenost lamel, aby se zabránilo vrstvám námrazy blokovat průchody vzduchu. Návrhový teplotní rozdíl (DTD) nízkoteplotních výparníků typu DJ je typicky řízen při 5 °C až 7 °C , nižší než 8°C až 10°C typu DL, pro udržení vyšší relativní vlhkosti během procesů rychlého zmrazování a snížení ztrát dehydratací potravin.
Konstrukce a princip činnosti výparníku
Složení základní složky

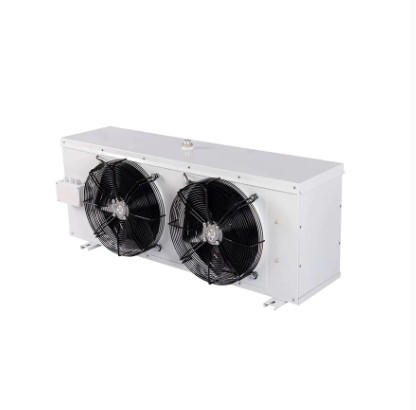

Průmyslové chladiče vzduchu se skládají hlavně z pěti součástí: chladicí výměníky tepla, axiální ventilátory, rozdělovače kapalin, odmrazovací zařízení a odtokové vany . Nízkoteplotní, nízkotlaké nasycené chladivo vstupuje do výparníku přes termostatický expanzní ventil, odpařuje se a absorbuje teplo uvnitř teplosměnných trubek. Ventilátor nutí vzduch proudit přes povrchy žeber a odebírá teplo z chladírny, aby se dosáhlo chlazení.
Faktory ovlivňující účinnost výměny tepla
Skutečný chladicí účinek výparníku je omezen několika faktory:
- Rychlost a objem vzduchu : Nedostatečná rychlost vzduchu vede k nedostatečné výměně tepla, zatímco nadměrná rychlost zvyšuje spotřebu energie ventilátoru a může dehydratovat povrchy potravin. V průmyslových skladech s rychlým mrazem je rychlost vzduchu obvykle navržena na 3 m/s až 5 m/s.
- Čistota ploutví : Hromadění prachu a oleje může snížit koeficient prostupu tepla o 15 % až 30 %; pravidelné čištění je nezbytné pro udržení energetické účinnosti.
- Tloušťka mrazové vrstvy : Když tloušťka námrazy přesáhne 3 mm, tepelný odpor na straně vzduchu se výrazně zvýší, což může potenciálně snížit chladicí kapacitu o více než 20 %; včasné odmrazování je povinné.
- Přehřátí přívodu kapaliny : Správné přehřátí (typicky 3 °C až 8 °C) zabraňuje ucpávání kapaliny kompresoru a zároveň zajišťuje efektivní využití teplosměnné plochy výparníku.
Výpočet výběru a posouzení tepelné zátěže
Výparník výběr se nemůže spoléhat pouze na zkušenosti; výpočty tepelné zátěže jsou povinné. Celková tepelná zátěž chladírenského skladu se skládá z následujících složek:
- Tepelná zátěž skříně : Teplo přenášené stěnami, střechami a podlahami, úměrné tloušťce izolace a teplotnímu rozdílu.
- Tepelná zátěž produktu : Teplo uvolněné během ochlazování nebo zmrazování produktu, které může tvořit více než 60 % z celkového množství při skladování s rychlým mrazem.
- Tepelná zátěž ventilace : Teplo přiváděné venkovním teplým vzduchem při otevření dveří chladírenských skladů nebo při větrání.
- Tepelná zátěž motoru a osvětlení : Teplo generované motory ventilátorů a svítidel během provozu.
- Provoz personálu Tepelná zátěž : Teplo vyzařované pracovníky během operací uvnitř skladu.
Výběr by měl zahrnovat a 10% až 15% bezpečnostní rezerva na základě vypočteného celkového tepelného zatížení, aby se zohlednilo extrémní počasí nebo výkyvy v obratu produktu. Kromě toho musí být nominální chladicí výkon výparníku korigován na základě skutečných provozních podmínek (skladovací teplota, vypařovací teplota, kondenzační teplota) s použitím výkonových křivek poskytnutých výrobcem jako korekce.
Strategie odmrazování a řízení energetické účinnosti
Porovnání běžných metod rozmrazování
| Metoda rozmrazování | Princip | Použitelné scénáře | Energetické charakteristiky |
|---|---|---|---|
| Elektrické odmrazování | Elektrické topné trubky ohřívají žebra | Malý až střední chladírenský sklad | Vyšší spotřeba energie, jednoduchá konstrukce |
| Rozmrazování vodou | Sprej vody při okolní teplotě | Střední až velké chladírenské sklady | Vysoká spotřeba vody, rychlé odmrazování |
| Odmrazování horkým plynem | Výstupní teplo kompresoru | Velký rychlomrazicí sklad, systémy na čpavek | Optimální energetická účinnost, komplexní systém |
Doporučení pro nastavení odmrazovacího cyklu
Frekvenci odmrazování je třeba dynamicky upravovat na základě frekvence otevírání dveří, obsahu vlhkosti produktu a rychlosti odmrazování výparníku. Pro skladování při rychlém zmrazení pod -25 °C se doporučuje každé odmrazování horkým plynem 4 až 6 hodin , přičemž každý cyklus odmrazování je řízen během 15 až 20 minut. Časté odmrazování způsobuje kolísání skladovací teploty ovlivňující kvalitu potravin; Příliš dlouhé intervaly vedou k tvorbě námrazy, zvýšenému odporu vzduchu a rostoucí spotřebě ventilátoru.
Základy instalace a údržby
Pro dlouhodobý efektivní provoz výparníku je nezbytná správná instalace a pravidelná údržba:
- Montážní poloha : Vzduchové chladiče by měly být instalovány nahoře nebo vysoko na bočních stěnách chladírenského skladu, s výstupy vzduchu směřujícími ke dveřím, aby se vytvořilo rovnoměrné proudění vzduchu a zabránilo se přímému foukání studeného vzduchu na produkty.
- Kalibrace úrovně : Jednotka musí být instalována vodorovně; naklonění způsobí špatný odtok rozmrazené vody, což povede k hromadění vody nebo přetečení v odtokové vaně.
- Zpětná vzduchová vůle : Alespoň 300 mm Mezi výparníkem a stěnami nebo stohy produktů by měl být zachován prostor pro zpětný vzduch, aby byla zajištěna neomezená cirkulace vzduchu.
- Pravidelný úklid : Čtvrtletně čistěte žebra měkkými kartáči nebo nízkotlakým proudem vody, abyste odstranili prach a olej; zkontrolujte lopatky ventilátoru, zda nejsou deformované, a ložiska motoru pro mazání.
- Detekce netěsností a izolace : Provádějte roční kontroly vzduchotěsnosti chladicího potrubí; Zajistěte, aby izolační vrstvy na přívodním a sacím potrubí zůstaly neporušené, aby se zabránilo ztrátám chladu a kondenzaci.
Vznikající Výparník Technologické trendy
Vzhledem k tomu, že chladicí průmysl vyžaduje vyšší energetickou účinnost a soulad s životním prostředím, technologie výparníků se neustále vyvíjí:
- Technologie ventilátoru s proměnnou frekvencí : Úpravou rychlosti ventilátoru tak, aby odpovídala skutečnému tepelnému zatížení, lze dosáhnout úspory energie ve výši 20 % až 35 % ve srovnání s ventilátory s pevnou frekvencí a zároveň snížit kolísání skladovací teploty.
- Nano antikorozní nátěry : Hydrofilní nebo antikorozní povlaky na povrchu žeber zpomalují korozi v solné mlze a kyselém prostředí a prodlužují životnost zařízení o více než 30 %.
- Kompatibilita transkritického systému CO₂ : Vzhledem k tomu, že R744 (CO₂) se stává běžnějším v nízkoteplotní logistice, konstrukce výparníků odolných vůči vysokému tlaku (až 120 barů) představuje nový technologický směr.
- Inteligentní ovládání odtávání : Spouštění odmrazování na základě senzorů tloušťky námrazy nebo signálů tlakového rozdílu, které nahrazuje tradiční časované odmrazování, snižuje zbytečné cykly odmrazování a zlepšuje COP systému.
Tyto technologie nejen snižují provozní náklady chladírenských skladů, ale také reagují na globální průmyslové trendy směřující ke snižování uhlíku v chladivech a zlepšování energetické účinnosti.
